Mô tả

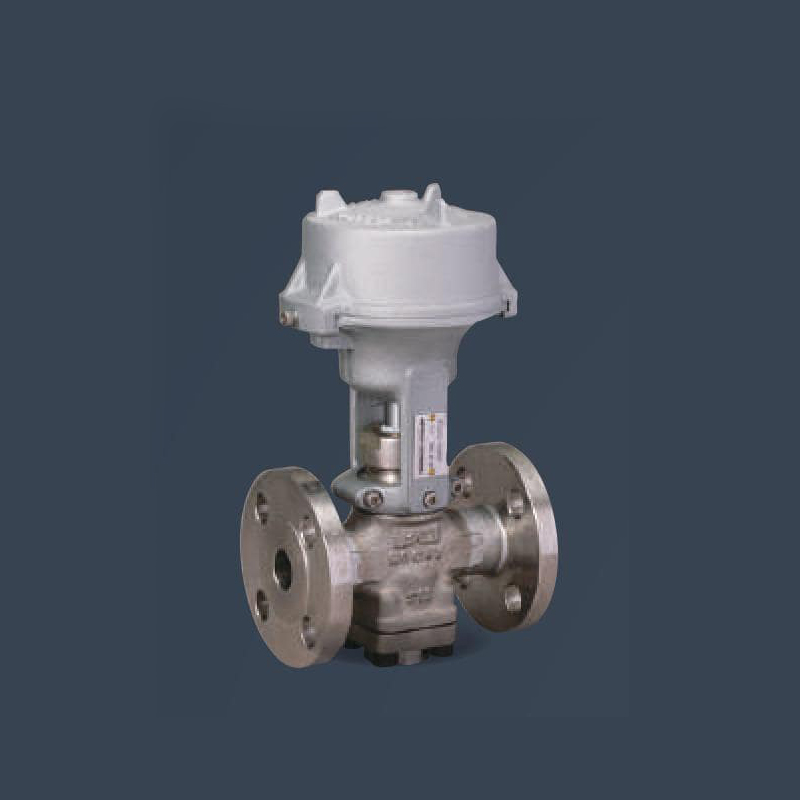

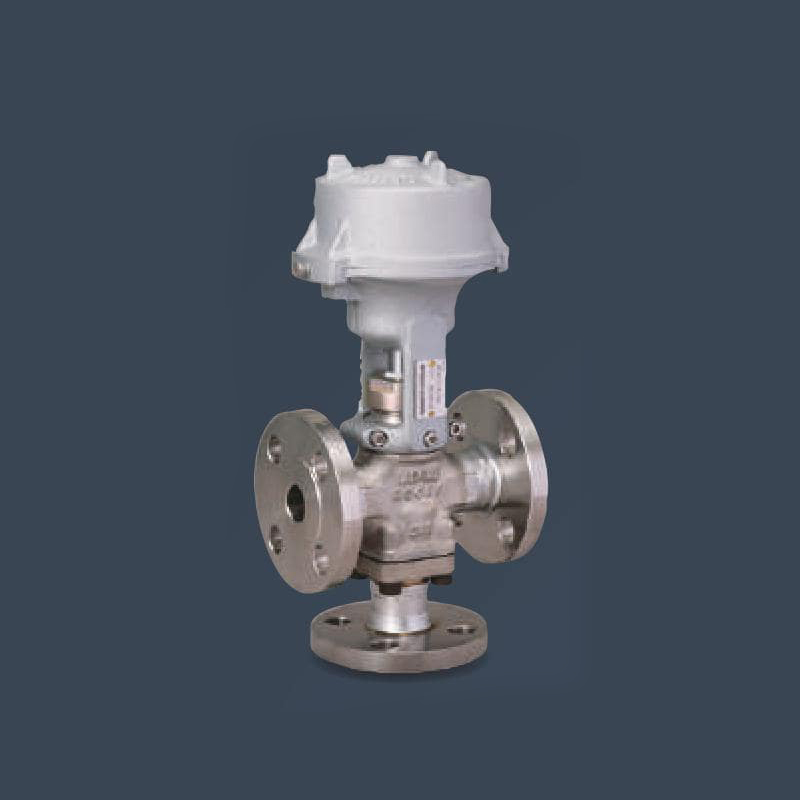

Dòng 2/3-way Piston Valves – TPC Series là van khí nén điều khiển bằng xi lanh khí, dùng để đóng/mở hoặc chuyển hướng dòng lưu chất.
Ứng dụng phổ biến:
-
Hệ thống ép lưu hóa lốp (tire curing press)
-
Hệ thống hơi nước, khí nén, nước nóng/lạnh, N₂ gas
-
Các dây chuyền công nghiệp yêu cầu đóng/mở nhanh, chịu nhiệt & áp cao.
⚙️ 2. Thông số kỹ thuật chính (Main Specifications)
| Thông số | Giá trị |
|---|---|
| Lưu chất làm việc | Hơi (Steam), N₂ Gas, Không khí, Nước nóng/lạnh |
| Áp suất làm việc tối đa | 3.2 MPa |
| Nhiệt độ làm việc tối đa | 205°C (option đặc biệt: 240°C) |
| Áp suất khí điều khiển | 0.25 ~ 0.35 MPa |
| Cổng điều khiển khí (Pilot Port) | Rc1/4, NPT1/4, G1/4 |
| Kiểu đầu nối (End Connection) | Threaded (Rc, NPT) hoặc Flanged (JIS 20K, ASME Class 300, DIN PN40) |
| Vật liệu chính | |
| • Thân van (Body) | SCS13 (Thép không gỉ) |
| • Mặt bích (Flange) | SUS304 hoặc S25C |
| • Đế van dưới (Lower Seat Flange) | SCS13 hoặc S25C + ghép hàn SUS304 |
| • Ty van (Stem) | SUS403 mạ cứng Cr |

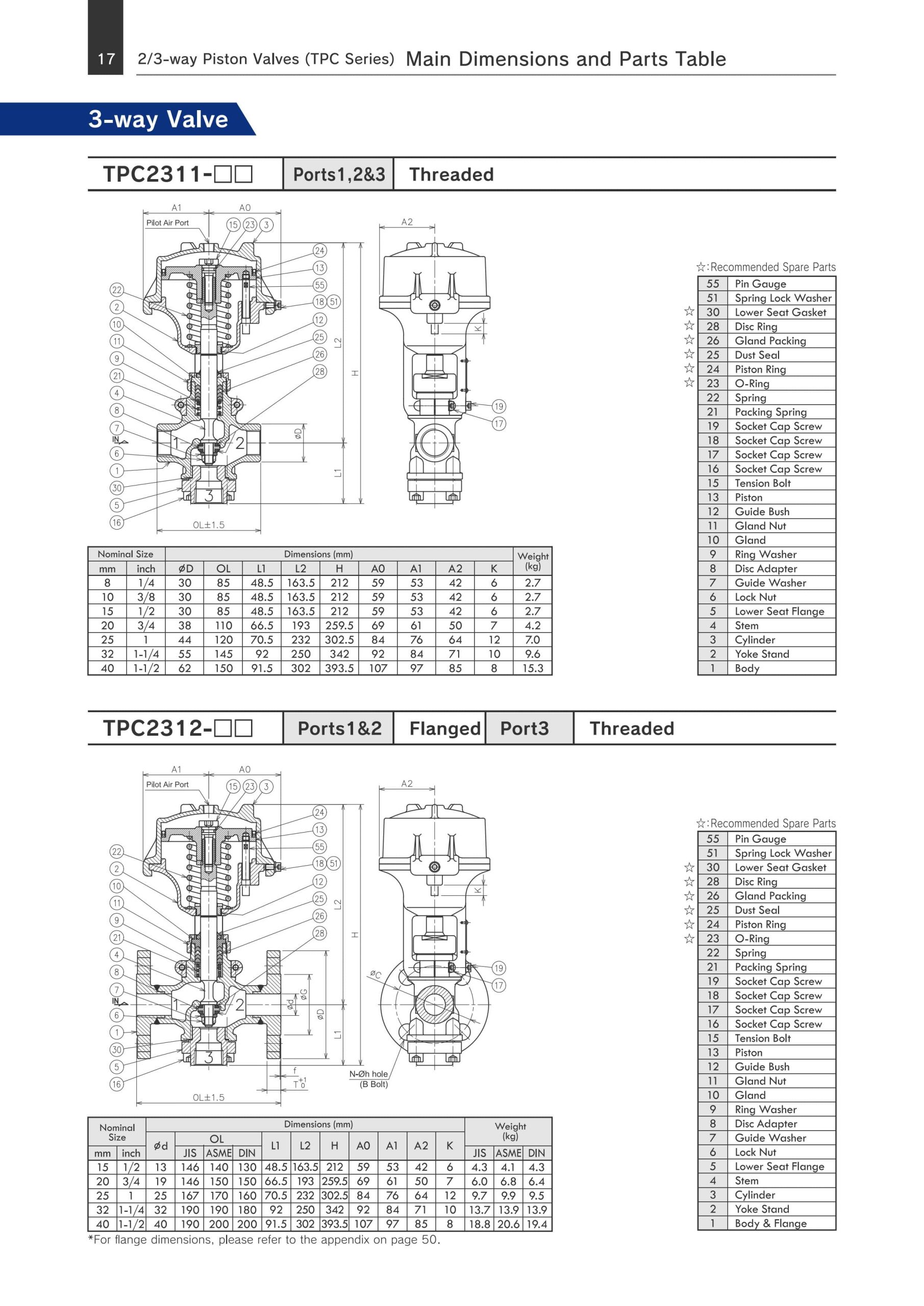

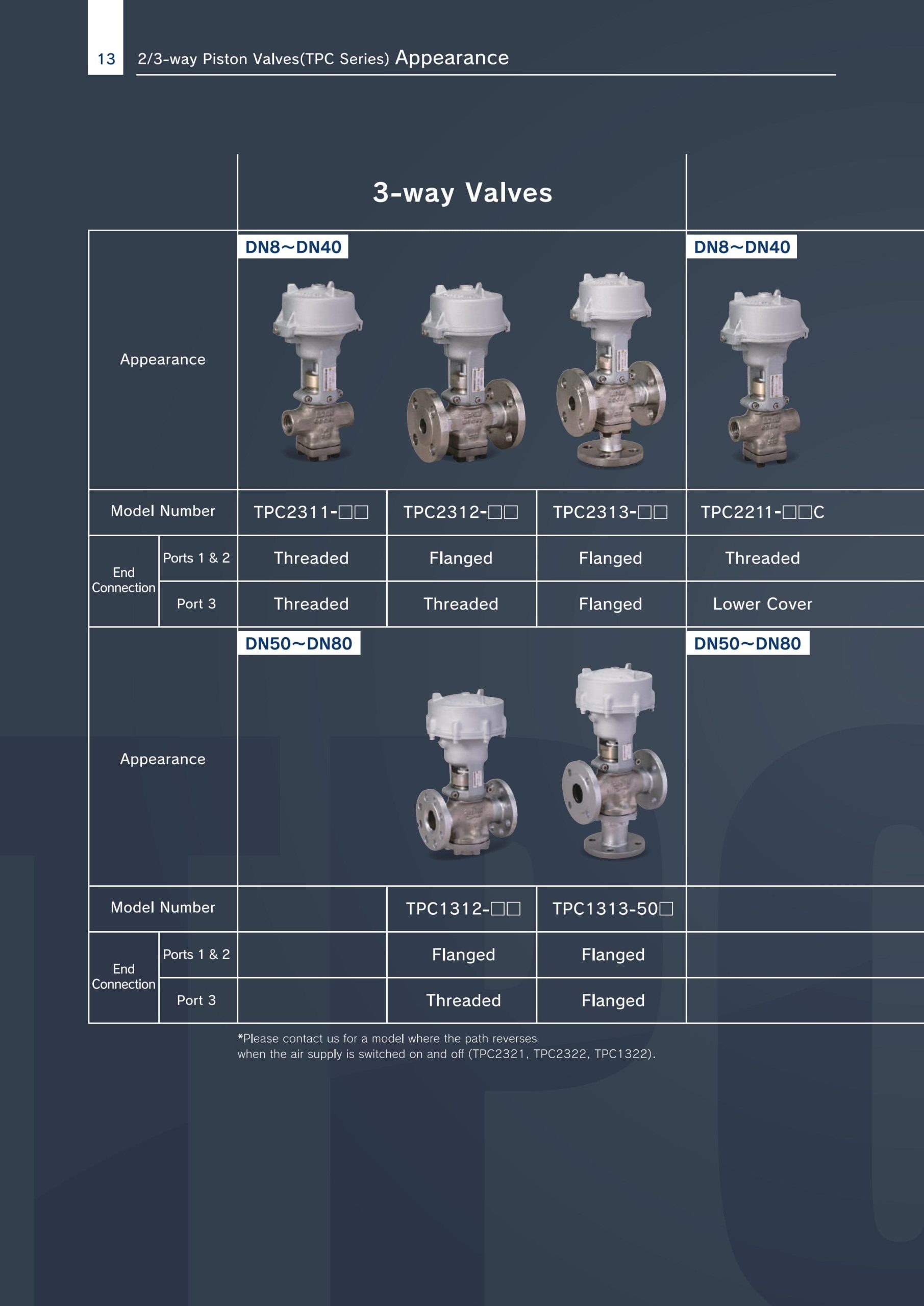

| Model | Kiểu van | Kiểu kết nối Ports 1&2 | Kết nối Port 3 | Ứng dụng chính / Ghi chú |
|---|

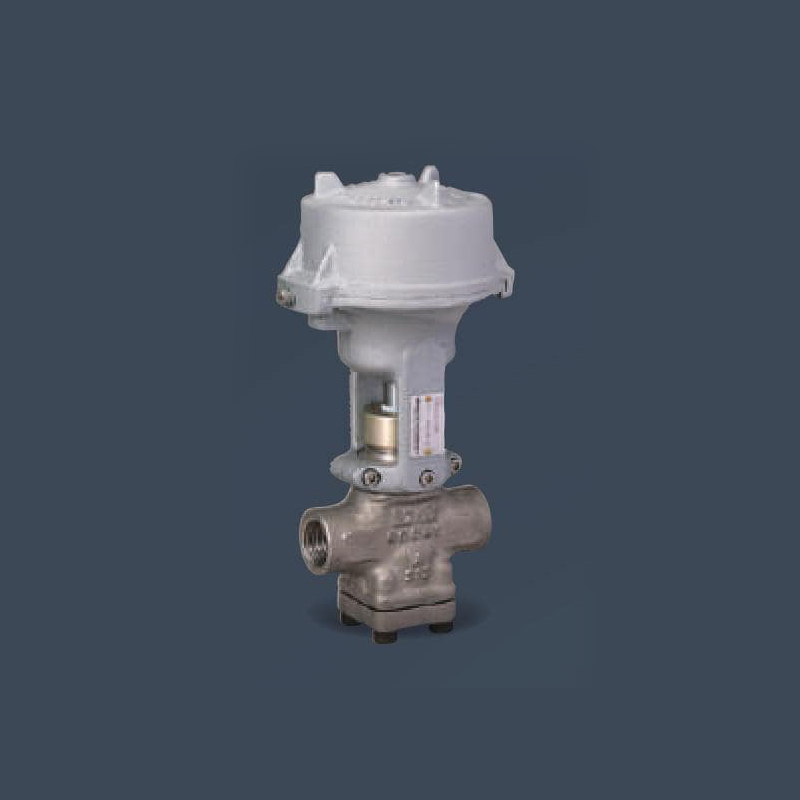

| TPC2311-□□ | 2-way (NO/NC) | Threaded (ren) | Threaded | Dòng van 2 cửa, loại nhỏ gọn, dùng cho hệ thống hơi hoặc khí. |
